Как сделать сабвуфер для домашнего кинотеатра своими руками
Для того, чтобы делать что-то своими руками, необходимо: чтобы эти руки присутствовали в наличии и чтобы
они не были заточены, сами знаете подо что.
Будем считать, что в вас оба этих условия выполняются. Что же, тем лучше, тогда продолжаю.
Что меня на это подвигло
С какого , собственно, дуба вот я решил делать этот самый сабвуфер. Таки, вопрос-вопросов. Сложный.
Можно списать все на то, что, как одна дамочка сказала про мое поведение, типа оно немотивированное. Как бы
делать мне нечего, есть у меня неплохой ресивер Yamaha V496RDS, акустика хорошая, фронты напольники JAMO и
наборчик из центра и двух тылов, под названием JBL HMX. Фронты выдают неплохие басы, вроде , что еще надо?
Я тут присоединяюсь про то, что совершенству не предела, саб нормальный стоит от 6 т.р. и выше и чтобы решиться
на свои кровные купить именно его, надо, как минимум эти 6 т.р. иметь на руках. А это в общем-то уже роскошь
непозволительная для меня в свете моих недавних покупок.
Однако, везде в журналах нагло пишут, не 5, а именно 5.1, намекая на то, что правильные пацаны должны в обязательном
порядке иметь этот "барабан от Страдивари"* он же 0.1, он же сабвуфер. И типа, если у них дома такого девайса не
присутствует, то они вовсе не правильные пацаны, а лохи ушастые.
Таким образом, каждый обладатель комплекта из пяти нормальных колонок, постепенно приходит к мысли о собственной
неполноценности, без наличия шестой колонки. Начинаются походы в магазин, разговоры с продавцами, которые бывают разных
типов. Одни из них, глядя на ваши потертые джинсы, говорят, что недорогая активная ямаха - это самое оптимальное для вас
решение, другие говорят, что правильные сабы, от которых замирает дыхание, начинаются от 300$ и выше, а все, что
дешевле - полная туфта для тех, у кого дешевая полочная советская акустика. В общем, с каждым из них, можно согласиться.
Две мысли появляются. Первая - зачем покупать не самую хорошую вешь, за достаточно большие деньги. Вторая - жаба душит
выкладывать 300$ за какую-то низкочастотную колонку, когда за эти бабки я могу на треть сократить список моих
запланированных первоочередных покупок.
Из двух мыслей получается третья - почему же все так дорого.
Если последнюю мысль развить, то получится примерно так: почему какой -то ящик из фанеры с одним динамиком и
усилителем, которому на роду написано не усиливать частоты выше 200Гц и может быть фильтром-кроссовером, стоит
такие сумашедшие бабки?
Я могу понять, почему обычная акустика стоит дорого. Там корпус, который хитрым образом расчитан, чтобы
хорошо звучали все динамики, которые тоже денег немалых стоят из за своих характеристик. И вся эта фигня
должна играть частоты от 30 до 20000Гц. Потом ее разные умники тестируют и пишут в своих журналах, дескать,
в этой колонке за 600$ акцента там какого-то не хватает, та за 550$ чего-то там не подчеркивает, зато вот эта
за 900$ и акценты все имеет и подчеркивает, все что надо.
Начитаешься таких статей, и думаешь, какие наверно они умные пацаны, все слышат, во всем разбираются, молодцы
одним словом. Если учесть, что явных дефектов звучания в акустике за 500$, наверное, нет, можно предположить,
что уши у них как у слона должны быть, чтобы все это слышать.
Заканчиваю пердисловие...:-)
Черновая работа, конструирование коробки
Что же касается сабов, у них настолько узкий диапазон частот, что требования к АЧХ динамика не такие высокие,
а конструкция должна быть не такая сложная чтобы ее нельзя было бы повторить.
Какие могут быть сложности. Ну во первых надо найти низкочастотный динамик. С этим проблем меньше всего.
Есть такой 75ГДН, который очень популярен из-за своих неплохих характеристик и
низкой цены. Маньяки могут купить какой нибудь экземпляр импортного производства за 100 баксов, но есть
ли смысл переплачивать, если разницы скорее всего можно не почувствовать.
Основные проблемы могут быть при выборе и расчете конструкции ящика для этого
динамика. Но тут на помощь приходит прекрасная программа JBL SpeakerShop. В ней есть множество
готовых примеров разных типов сабвуферов.

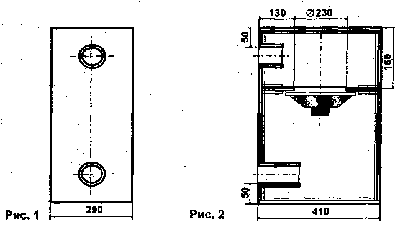

Качаем программу, выбираем тип коробки. Я выбрал bandpass 6a. Это такая вот коробка.
Картинка взята с инета из статьи про саб на 75ГДН. У меня только немного другие размеры.
Наткнулся я на ветку в форуме на www.ixbt.com, как раз про построение саба, такого почти, как мне надо.
Пересчитал еще раз размеры, вроде похоже на то, что я собирался делать, только чуток побольше.
Когда я отпилил первую заготовку левой стенки, то понял, что коробочка получится совсем не маленькая, однако
делать было уже нечего, все было размечено.
Окончательные размеры получились такие:
Высота 640мм
Длина 410мм
Ширина 280мм
Высота верхнего обьема 160мм
Длина верхнего фазоинвертора 70мм (диаметр 70мм)
Длина нижнего фазоинвертора 240мм (диаметр 70мм)
Куски ДСП были толщиной 20мм, я подумал, что толщина самая подходящая.
Пилил все обычной ножовкой по дереву, и к тому времени, когда все стенки были готовы я конкретно задолбался.
Заодно приобрел мозоли на руках от ножовки.
Из за того, что времени на изготовление саба я первоначально отвел себе 2 дня, все выходные я закручивал в стенки
шурупы, собирая коробку. К концу воскресенья коробка была готова и стянута по периметру шурупами.
Далее, всю неделю, я пробумывал порядок сборки. Получилось, что последней будет закрыта верхняя стенка, предпоследней -
задняя. Не устанавливая эти стенки, можно было нормально работать с корпусом внутри, чем я и занимался в следующие выходные.

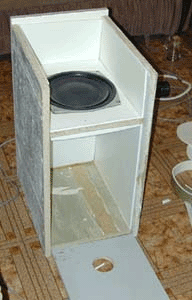

Я промазал любимым клеем Ольги Саваловой - "Моментом" все стыки и установил внутренню стенку в прорезью под динамик
75ГДН, который купил на рынке за 1000р. Стенку как следует закрепил закрутив снаружи кучу шурупов.
Еще раз примерив остальные стенки, я начал проклеивать внутренню поверхность коробки пенополипропиленом толшиной
6 мм. Для этого использовал все тот же "Момент". Каждому слою я давал засохнуть, под грузом.
Чтобы пропилить круглые отверстия в задней стенке мне прилось использовать специальную насадку на дрель, которая,
со своим делом справилась хорошо и вскоре у меня была задняя стенка с двумя отверстиями идеально-круглой формы
с ровными краями.
Первоначальная идея была найти трубки 70мм в диаметре от канализационных труб. К моему удивлению, таких не оказалось.
Были либо 50мм либо 100мм, пришлось взять первые. Именно из них я сделал первые фазоинверторы. (Канализационные трубы
играли дерьмово.)
Разницу в посадочном диаметре я заполнил слоями пенополипропилена и в таком виде установил обе трубы в заднюю
крышку саба.
Первое тестирование и доводка
Подождав, пока все клеевые соединения просохнут, я решил опробовать дело рук своих. Для этого я подключил левый
фронтальный канал моего AV ресивера Yamaha 496RDS к новой колонке.
Балланс громкости выкрутил влево, тембр BЧ на минимум, громкость на 25%, вставил диск с какой-то клубной музыкой и включил.
Звук , который распространился по все квартире, меня потряс. Это был мягкий бас, типа того, которого я с трудом добивался на моих
напольных фронтах, но намного громче. Он, прямо, пробирал до костей.
Однако, к звуку примешивались и посторонние высокочастотные призвуки. Часть из них были коробочные, которые не пропали
после обклейки корпуса внутри, остальные выли вызваны потоком воздуха из всевозможных щелей коробки, которые еще не были промазаны.
В течение дня я устранял щели в корпусе и в результате посадил на клей заднюю крышку. Попутно я установил пару металличесих
разьемов - гнезд под "бананы" для подключения проводов на заднюю стенку. Получилось совсем неплохо.
Следующее включение показало, что швы все герменичны, остался шум воздуха при прохождении через верхний фазоинвертор и стали явно слышны
ящичные призвуки.

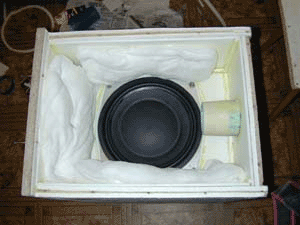

Долго соображал, с чего начать, в результате начал делать параллельно фазик и ватно-марлерые подушки, которые прибил гвоздями
к внутренним стенкам саба. В результате все стенки были полностью закрыты этими подушками.
С фазоинвертором я поступил еще проще. Верхний обьем саба был значительно меньше нижнего, поэтому шумы воздуха
появлялись лишь в верхнем фазоинверторе. Я прочитал в интернете, что вполне возможно использовать не только циллиндрические трубки,
а конические, лишь бы они расширялись в выходу наружу. И тут на помошь пришел, купленный в свое время пластмассовый стакан из набора автомобильной
посуды. Он имел нужный диаметр и длину, чуть больше. Именно его я и установил в качестве фазоинвернора. До кучи, я закруглил заднюю
стенку в месте выхода воздуха, так что получилось так же как у моих фронтов Jamo. Место стыковки фазика и все закругление я
зашпаклевал, и после высыхания, зашкурил, до ровной поверхности.
Оставалось только выровнять и покрасить корпус, а также обклеить его черной пленкой, с рисунком под дерево, чтобы ящик
вписался в общий вид комнатной акустики.
Все это время, пока я выравнивал корпус, я периодически его подключал в ресиверу, для проверки. Мне удалось изменением
конструкции фазоинвертора убрать все звуки воздуха на номинальной громкости. Они появлялись, только при максимальной громкости и
на определенных частотах. В виду того, что я подавал на саб полночастотный звуковой сигнал, а не фильрованый, звук проходящего в фазике
воздуха чуток подпорчивал картину.
Когад же подавал синусоидальный сигнал с компа сгенеренный программой CoolEditPro, то звук этот
пропадал, зато слышно было, как дрожали стекла. Наметились два частотных пика в области 10-50гц. Это первый , около 25-27Гц и второй 35-37Гц.
На этих частотах, громкость сиигнала сильно возрастала при воспроизведении тестового сигнала.
По ходу дела, я вдруг обнаружил трещину я своем 150 литровом аквариуме, который находился в той же комнате, где я делал
и испытывал саб. Почему это произошло, я до сих пор не понял. То ли, от небольшого перекоса тумбы, который я потом обнаружил, то ли от моих
опытов, то ли от всего в месте.
В виду того, что я давно собирался купить себе аквариум побольше, меня трещина не сильно расстоила, скорее добавила приятные хлопоты,
по выбору нового аквариума и выравниванию тумбы, что есть тема для другой статьи и в другом разделе
Учучшаем внешний вид
Имея небольшой опыт по выравниваю поверхностей, было дело, выравнивал окна и оконные проемы в своей квартире, я купил
шпатлевки и черной краски. Причем, черной краски купил два вида, обычной в банке и автомобильной флакон, которая
быстро сохнет. Пользовался, в основном, автомобильной, так что она в самом конце закончилась.
Короче, сначала шлифанол стенки шкуркой, при помощи дрели и насадки-круга, потом углубления зашпаклевал акриловой
шпатлевкой, которую шлифанул, сначала опять дрелью, потом вручную мелкой шкуркой. Получившуюся поверхность покрыл слоем
краски из распылителя.
В принципе, этого всего можно было не делать, если бы у меня был новый лист дсп, но я использовал куски, оставшиеся от
разобранного шкафа, который сделали предыдущие жильцы моей квартиры. Так что поверхность там была самая отстойнейшая.
Шкурить дсв - дело неблагодарное, если глубоко залезть, то начнет быстро махриться, так что гемороя и поимел достаточно.
В следующий раз буду использовать новые листы.

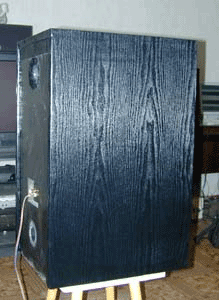

После высыхания краски я намочил ее водой и на мокрую поверхность наклеил уже самоклеющуюся пленку. Она так называется потому, что
если ее неправильно приклеить, то фиг потом отклеишь. Слава богу, у меня получилось достаточно ровно, лучше чем я ожидал.

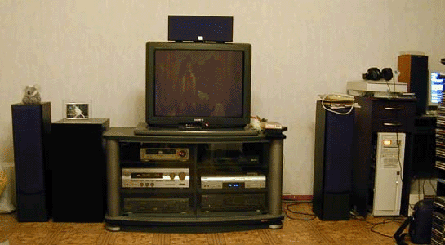

Обработав края, в установил саб в то место, где ему положено было стоять по моему замыслу.
Конечно, он крупноват, но если установить напольники, на подстваки, то думаю, будет в самый раз.
Естественно я его несколько раз включал, для проверки, работоспостобности. Благодаря внутренней шлифовке вернего фазоинвертора, порог появления
шума ветра в нем, сдвинулся в сторону максимальной громкости и , я надеюсь, что при такой громкости я его использовать не буду и соответственно,
ничего такого не услышу. В конце концов, низкочастотные звуки в фильмах редко встречаются без одновременных высокочастотных, которые легко заглушат
все подобные паразитные призвуки, даже на большой мощности.
P.S. Теперь осталось собрать усилитель, для этого саба, чтобы сделать его активным. В принципе процесс сборки я начал, вытравил плату,
запаял туда все детали, но еще не отладил, времени нет.
